迅捷(Fast)FD880R路由貓端口映射設置

本文介紹了Fast(迅捷)FD880R路由貓端口映射的設置方法,Fast FD880R是一款帶路由功能的ADSL modem(貓),通過在FD880R上配置端口映射,可以讓外網(互聯網)上的用戶訪問內網中的服務器,例如FTP、WEB服務器等。

應用場景

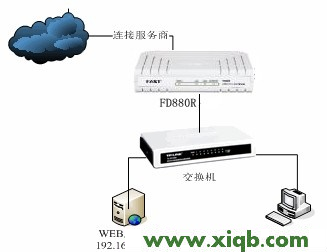

FD880R路由貓使用ADSL撥號上網的方式成功連接到互聯網；內網中有一臺WEB服務器需要讓互聯網上的用戶訪問，WEB服務器的IP地址是192.168.1.100，本例中的網絡拓撲如下圖所示：

設置方法

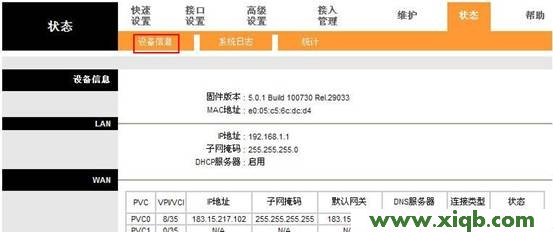

1、在瀏覽器中輸入FD880R的管理地址（默認為192.168.1.1），登錄管理界面-狀態---設備信息中查看當前使用路由模式撥號的PVC虛電路（本例中為PVC0）。

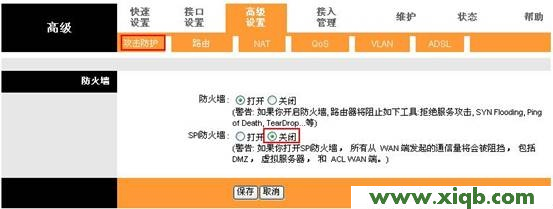

2、點擊“高級設置”——>“攻擊防護”——>“SPI防火墻”選擇關閉——>“保存”。

3、點擊“高級設置”——>“NAT”——>“虛電路”選擇撥號上網的PVC（本例為PVC0）——>然后點擊“虛擬服務器”

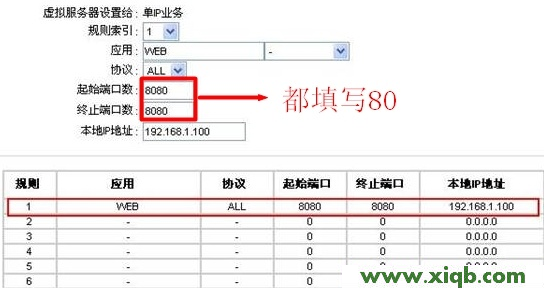

“規則索引”選擇1——>“應用”填寫WEB——>“協議”選擇ALL——>“起始端口”和“終止端口”填寫80——>“本地IP地址”填寫內網中WEB服務器的IP地址192.168.1.100

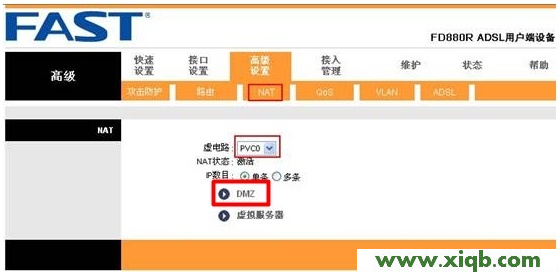

4、點擊“高級設置”——>“NAT”——>“DMZ”

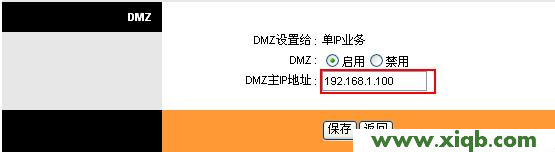

“DMZ”后棉選擇啟用——>“DMZ主IP地址”填寫WEB服務器的IP地址192.168.1.100——>“保存”。

至此迅捷Fast FD880R路由貓的端口映射設置完成，外網（互聯網）上的計算機可以訪問到位于內網中192.168.1.100這臺WEB服務器上面的網站了。
